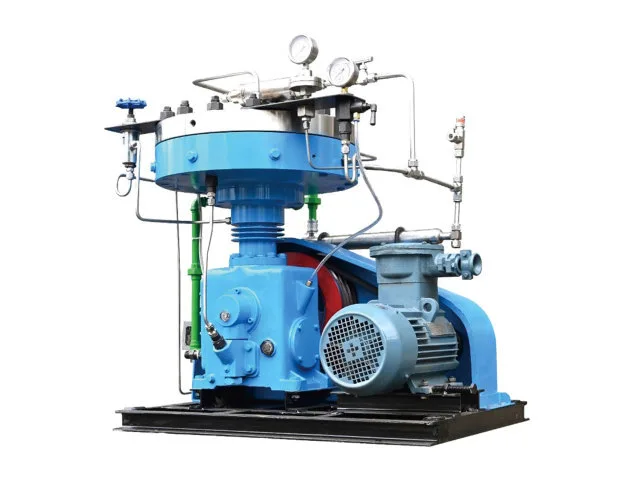

Pemampat Diafragma Z

Pemampat Diafragma Z menggunakan diafragma fleksibel untuk memisahkan ruang gas daripada bahagian hidraulik dan mekanikal pemampat. Semasa operasi, diafragma bergerak bersama minyak hidraulik untuk menukar isipadu ruang gas dan melengkapkan kitaran sedutan dan mampatan. Oleh kerana gas termampat kekal dipisahkan daripada minyak pelincir, laluan gas sesuai untuk aplikasi di mana ketulenan gas, pengedap terkawal atau keserasian gas khas adalah penting. Susunan berbentuk Z dan konfigurasi satu peringkat menyediakan platform peralatan praktikal untuk tugas mampatan ini.

Laluan Gas Tanpa Minyak

Untuk pemampatan diafragma, ketulenan gas bergantung pada memastikan ruang gas dipisahkan daripada sistem pelinciran. Diafragma membentuk penghalang kerja antara gas termampat dan minyak hidraulik, jadi minyak pelincir tidak memasuki ruang gas semasa operasi biasa.

Susunan ini menjadikan Pemampat Diafragma Z sesuai untuk gas yang pemindahan minyak atau sentuhan dengan media pelincir boleh menjejaskan peralatan hiliran, kualiti produk atau keadaan proses. Ia amat berkaitan dengan sistem gas ketulenan tinggi dan khusus.

Pengedap untuk Perkhidmatan Gas Khas

Ruang gas tertutup dan pengasingan diafragma menyediakan laluan mampatan terkawal untuk gas yang memerlukan pengendalian yang teliti. Konfigurasi siri Z boleh digunakan untuk gas lengai serta gas mudah terbakar, letupan, toksik dan gas khas lain yang terpilih, tertakluk kepada pengesahan bahan dan keadaan operasi yang diperlukan.

Penyejukan dan Operasi Berterusan

Pemampat Diafragma Z menggunakan penyejukan air beredar untuk mengawal suhu operasi semasa pemampatan gas. Keperluan penyejukan bergantung pada gas, nisbah tekanan, kadar aliran dan keadaan operasi, jadi konfigurasi penyejukan akhir harus dipadankan dengan model dan tugas proses yang dipilih.

Model yang tersedia beroperasi pada kira-kira 400–420 r/min, bergantung pada konfigurasi. Penarafan kuasa berjulat daripada 3 kW untuk unit aliran rendah padat hingga 30 kW untuk model aliran lebih tinggi dalam julat siri Z semasa.

Parameter Teknikal

Aplikasi Perindustrian Biasa

Pemampat Diafragma Z boleh dikonfigurasikan untuk tugas pemampatan gas yang berbeza dalam:

· Sistem bekalan gas ketulenan tinggi

· Pengendalian gas istimewa dan jarang berlaku

· Proses kimia dan petrokimia

· Hidrogen dan sistem gas berkaitan tenaga lain

· Makmal dan peralatan gas ujian

· Sistem pengisian dan pemulihan gas

· Mampatan gas lengai

· Aplikasi gas mudah terbakar atau letupan terpilih

· Pengendalian gas toksik atau berbahaya

· Sistem pemprosesan gas tekanan tinggi

Konfigurasi pemampat sebenar bergantung pada sifat gas, keadaan tekanan, aliran yang diperlukan dan keperluan operasi tapak.

Konfigurasi Teknikal

Soalan Lazim

1. Apakah gas yang boleh dikendalikan oleh Pemampat Diafragma Z?

Siri Z boleh dikonfigurasikan untuk ketulenan tinggi, lengai, mudah terbakar dan meletup, toksik dan gas khas lain. Komposisi gas dan keadaan operasi perlu dikaji semula sebelum memilih pemampat.

2. Adakah gas termampat menyentuh minyak pelincir?

Tidak. Diafragma memisahkan ruang gas daripada bahagian hidraulik dan pelinciran, menghalang sentuhan langsung biasa antara gas termampat dan minyak pelincir.

3. Apakah tekanan alur keluar maksimum yang terdapat dalam model siri Z yang disenaraikan?

Antara model yang dibekalkan, GZ-1.1/21-270 mempunyai tekanan alir keluar 27 MPa(G). Tekanan yang dikenakan bergantung pada model yang dipilih, keadaan salur masuk dan aliran yang diperlukan.

4. Adakah siri Z sesuai untuk gas ketulenan tinggi?

ya. Ruang gas terpencil diafragma menyimpan gas termampat berasingan daripada sistem pelinciran, menjadikan pemampat sesuai untuk banyak aplikasi gas ketulenan tinggi.

5. Apakah maklumat yang Jinding perlukan untuk sebut harga?

Jinding memerlukan tekanan masuk dan suhu, tekanan alur keluar, kadar aliran yang diperlukan, komposisi gas, keperluan operasi dan, untuk gas khas, data sifat fizikal dan kimia yang berkaitan.

6. Bagaimanakah cara saya memilih antara model siri Z yang berbeza?

Model harus dipilih mengikut gabungan jenis gas, tekanan masuk, tekanan alur keluar, kadar aliran dan keadaan operasi. Jinding boleh mengesyorkan konfigurasi yang sesuai selepas menyemak data proses yang lengkap.
