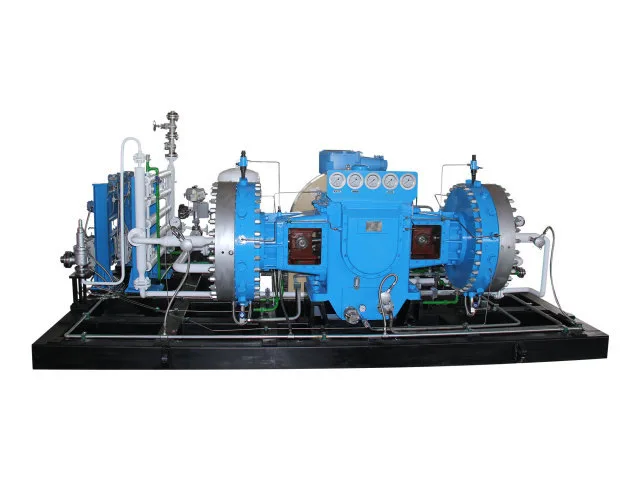

Pemampat Diafragma GD4

Tidak seperti sistem mampatan konvensional di mana gas mungkin beroperasi hampir dengan komponen mekanikal yang dilincirkan, Pemampat Diafragma GD4 menggunakan tekanan hidraulik untuk memacu diafragma sambil mengekalkan medium termampat di dalam ruang gas tertutup yang dibentuk oleh diafragma dan kepala silinder. Struktur ini menjadikan GD4 sesuai untuk aplikasi di mana pencemaran gas, kawalan kebocoran dan keserasian sederhana mesti dipertimbangkan semasa pemilihan peralatan. Jinding mengkonfigurasi setiap pemampat berdasarkan tekanan dan suhu pengambilan, tekanan ekzos yang diperlukan, kadar aliran isipadu, komposisi gas dan keperluan operasi khusus, menyediakan penyelesaian yang lebih berorientasikan aplikasi untuk projek pemampatan gas industri.

Prinsip Kerja

Pemampat Diafragma GD4 menggunakan sistem mekanikal dan hidraulik yang dipacu motor untuk menjana pergerakan yang diperlukan untuk pemampatan gas.

Semasa operasi, motor elektrik memacu aci engkol melalui sistem takal. Aci engkol memindahkan gerakan melalui rod penyambung, menyebabkan omboh di dalam silinder minyak bergerak dalam gerakan linear salingan. Apabila omboh bergerak, minyak hidraulik disesarkan dan memindahkan tekanan ke diafragma.

Diafragma kemudiannya bergerak ke sana ke mari antara bahagian gas dan bahagian minyak hidraulik. Di bawah tindakan injap sedutan dan pelepasan, setiap kitaran diafragma melengkapkan proses pengambilan, pemampatan dan pelepasan gas.

Semasa strok sedutan, pergerakan diafragma meningkatkan isipadu ruang gas, membenarkan medium termampat masuk melalui injap pengambilan. Apabila diafragma bergerak ke arah yang bertentangan, isipadu ruang berkurangan dan tekanan gas meningkat. Setelah tekanan mencapai keadaan pelepasan yang diperlukan, injap ekzos terbuka dan gas termampat dinyahcas.

Sistem hidraulik juga termasuk fungsi pampasan minyak. Semasa operasi biasa, sejumlah kecil minyak boleh kembali dari silinder minyak ke tangki minyak melalui kelegaan dalaman antara komponen yang bergerak. Pam minyak pampasan mengisi semula minyak hidraulik yang diperlukan untuk pergerakan diafragma semasa proses sedutan.

Isipadu minyak yang dibekalkan lebih besar sedikit daripada jumlah yang hilang melalui kebocoran dalaman biasa. Minyak berlebihan kemudiannya dikembalikan melalui sistem pengawalan tekanan, membantu mengekalkan keadaan hidraulik yang diperlukan semasa operasi pemampat.

Industri dan Pelanggan yang Sesuai

Pensijilan dan Jaminan Kualiti

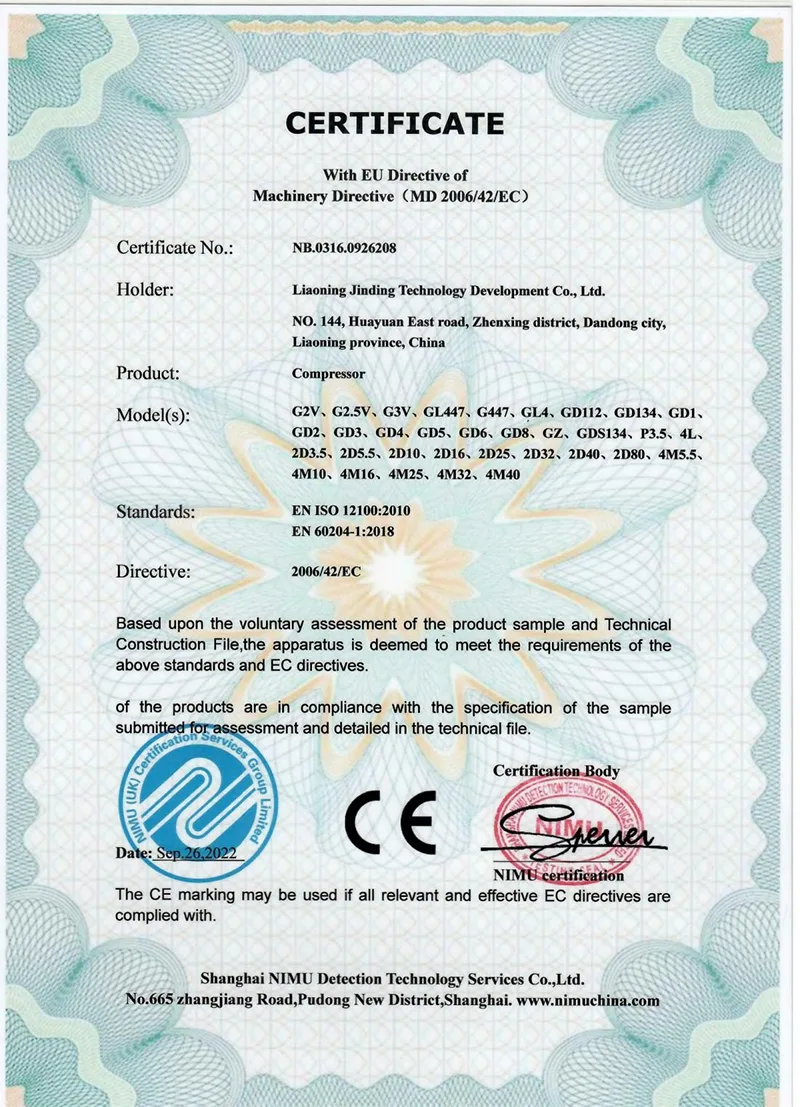

Pensijilan CE

Pemampat Diafragma GD4 dibekalkan dengan pertimbangan pematuhan produk yang berkenaan untuk pasaran antarabangsa. Pensijilan CE adalah sebahagian daripada sistem kelayakan dan pensijilan Jinding untuk produk dan projek yang memerlukan dokumentasi akses pasaran yang berkaitan.

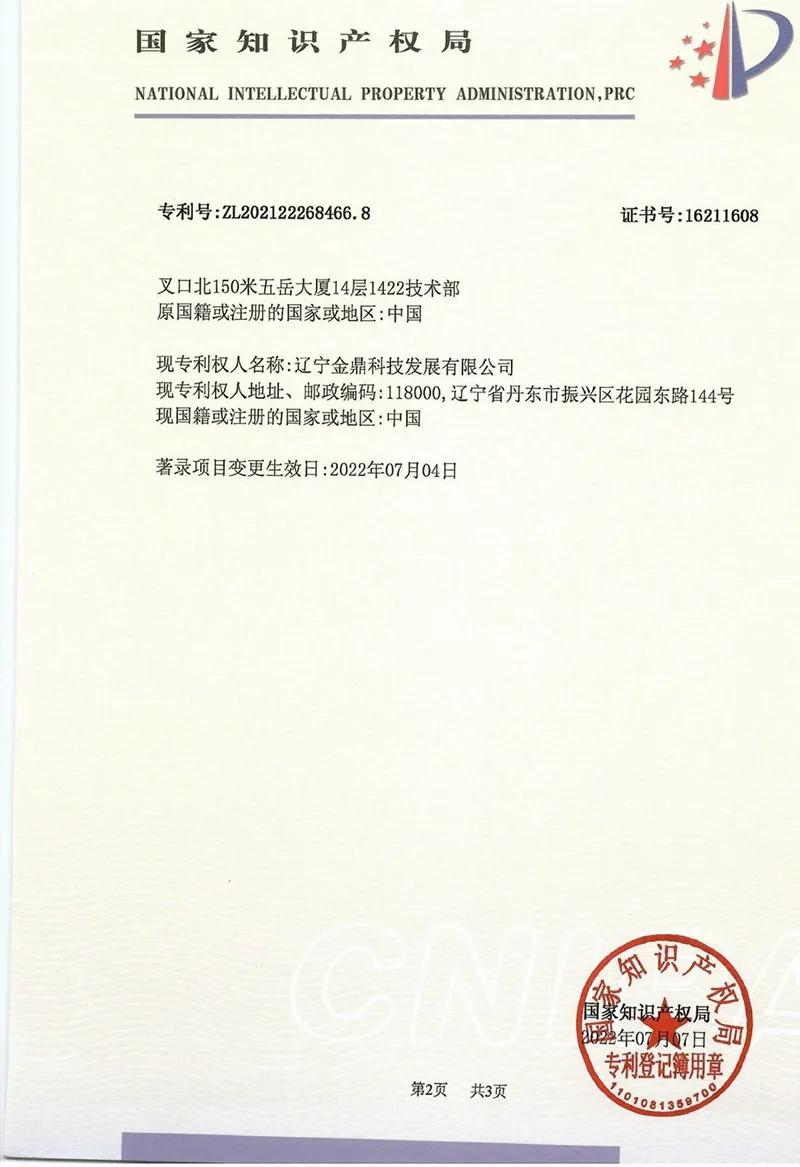

Teknologi yang Dipatenkan

Jinding telah membangunkan teknologi pemampat dan peralatan yang disokong oleh pencapaian teknikal yang dipatenkan. Pengalaman pembangunan produk dan kejuruteraan yang berterusan menyumbang kepada reka bentuk dan pembuatan peralatan mampatan diafragma untuk aplikasi gas industri yang berbeza.

Pembangunan teknikal disepadukan dengan pembuatan peralatan dan keperluan projek, membolehkan konfigurasi pemampat dibangunkan mengikut keadaan operasi sebenar dan bukannya hanya bergantung pada spesifikasi piawai.

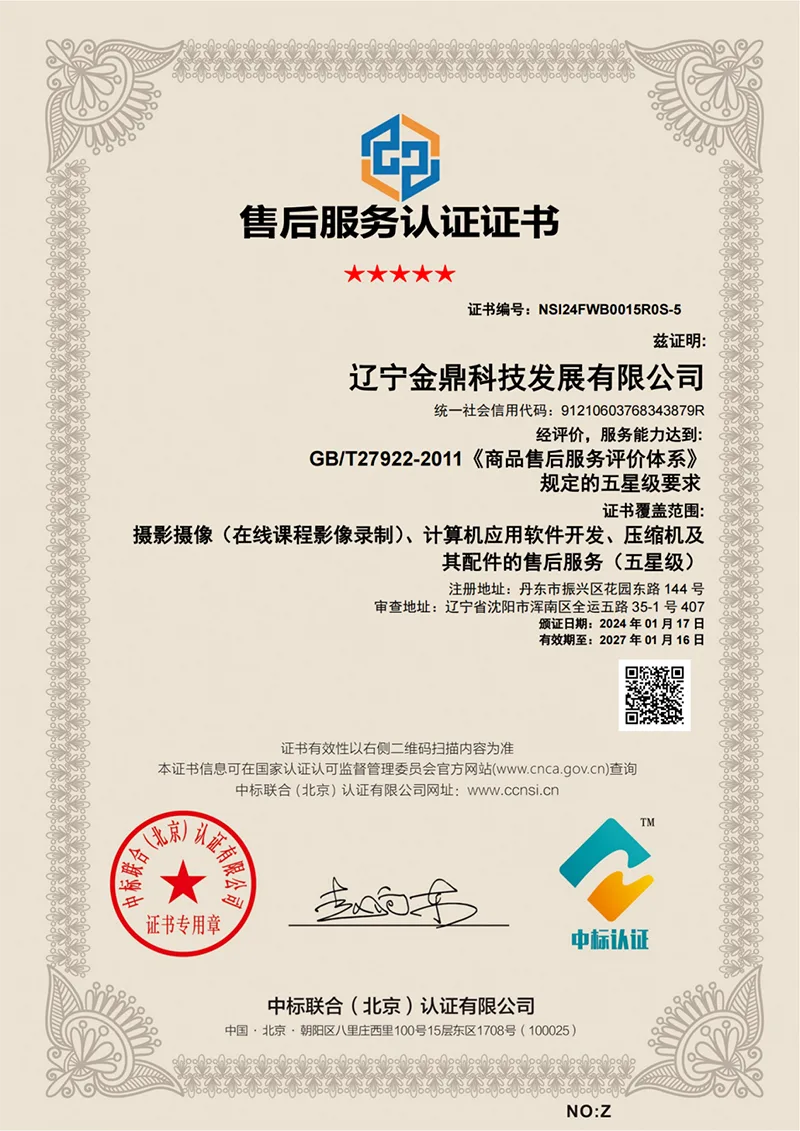

Pensijilan Perkhidmatan Selepas Jualan Lima Bintang

Jinding memegang Pensijilan Perkhidmatan Selepas Jualan Lima Bintang, mencerminkan sistem perkhidmatannya yang mantap untuk pelanggan peralatan industri.

Sokongan teknikal boleh termasuk pemilihan peralatan, perundingan kejuruteraan, panduan pemasangan dan pentauliahan, latihan operasi dan penyelenggaraan, sokongan jauh, perkhidmatan teknikal di tapak, pemeriksaan, penyelenggaraan, pembaikan dan sokongan alat ganti mengikut keperluan projek dan perkhidmatan.

Bagi pembeli industri, perolehan pemampat bukan sahaja mengenai peralatan itu sendiri. Sokongan teknikal sepanjang pemasangan dan operasi juga boleh menjejaskan prestasi projek jangka panjang. Jinding menyediakan sokongan perkhidmatan sepanjang kitaran hayat peralatan mengikut syarat produk dan kontrak yang berkenaan.

Soalan Lazim

Apakah gas yang boleh dimampatkan oleh Pemampat Diafragma GD4?

Siri GD4 boleh dikonfigurasikan untuk gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik dan gas khas lain. Kesesuaian konfigurasi pemampat tertentu bergantung pada sifat medium termampat dan keadaan operasi.

Adakah gas termampat menyentuh minyak pelincir?

Tiada sentuhan langsung berlaku antara gas proses dan sistem minyak hidraulik di dalam kebuk mampatan. Diafragma memisahkan medium termampat dari bahagian minyak pemampat.

Apakah maklumat yang diperlukan sebelum memilih Pemampat Diafragma?

Pelanggan harus menyediakan medium termampat, tekanan pengambilan, suhu pengambilan, tekanan nyahcas yang diperlukan dan kadar aliran isipadu yang diperlukan. Untuk gas khas, maklumat tentang komposisi gas dan sifat fizikal dan kimia yang berkaitan juga perlu disediakan.

Bagaimanakah GD4 berfungsi?

Motor memacu sistem aci engkol dan omboh, yang menghasilkan tekanan hidraulik di dalam silinder minyak. Tekanan hidraulik menggerakkan diafragma ke depan dan ke belakang, melengkapkan pengambilan gas berulang, mampatan dan kitaran nyahcas melalui injap sedutan dan ekzos.

Apakah kaedah penyejukan yang digunakan oleh Siri GD4?

Kaedah penyejukan standard yang ditentukan untuk konfigurasi ini ialah penyejukan air beredar. Susunan penyejukan akhir hendaklah disahkan mengikut pemampat yang dipilih dan keperluan projek.

Apakah voltan kerja standard?

Voltan kerja yang ditentukan ialah 380V. Keperluan elektrik boleh disahkan semasa pemilihan teknikal untuk projek dengan keadaan pemasangan yang berbeza.

Adakah Pemampat Diafragma GD4 sesuai untuk gas toksik atau mudah terbakar?

Siri GD4 boleh dikonfigurasikan untuk gas mudah terbakar, meletup, toksik dan gas khas lain. Walau bagaimanapun, medium termampat dan sifatnya hendaklah disediakan sebelum pemilihan peralatan supaya konfigurasi pemampat boleh dinilai untuk aplikasi yang dimaksudkan.
