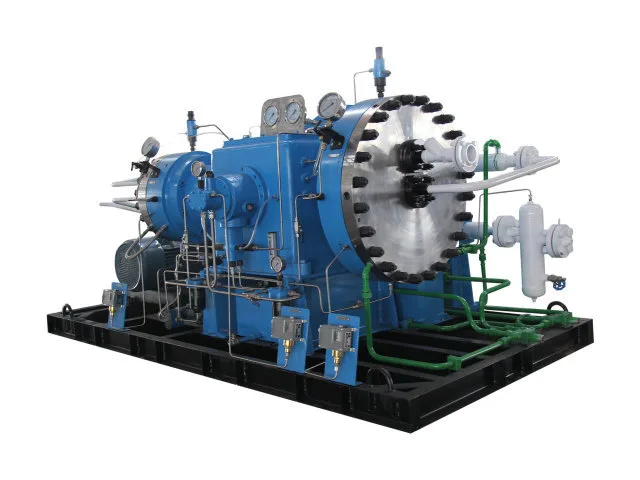

Pemampatan gas perindustrian tidak semestinya hanya meningkatkan tekanan. Dalam banyak projek, pemampat mesti beroperasi antara tekanan proses sedia ada dan tekanan hiliran tertentu sambil mengekalkan kadar aliran yang diperlukan dan menampung sifat-sifat gas itu sendiri. Pemampat Diafragma Jinding GD3 dibangunkan untuk jenis tugas ini. Siri ini termasuk konfigurasi yang beroperasi daripada tekanan sedutan yang sangat rendah kepada tekanan masuk yang lebih tinggi, membolehkan ia digunakan untuk meningkatkan tekanan gas, pemindahan gas proses, mampatan tekanan tinggi dan aplikasi pengisian gas terpilih.
Rangkaian produk meliputi kapasiti aliran yang luas, menjadikan GD3 sesuai untuk aplikasi melangkaui pemampatan skala makmal kecil sambil tetap memberikan kelebihan pengasingan gas yang dikaitkan dengan teknologi diafragma. Bergantung pada konfigurasi yang dipilih, pemampat boleh mengendalikan tugas tekanan tinggi volum yang agak rendah serta aplikasi gas industri aliran tinggi.
|
Model |
Medium mampat |
Kadar aliran isipadu |
Tekanan sedutan |
Tekanan ekzos |
Kelajuan |
Dimensi keseluruhan |
Berat badan |
Motor elektrik |
|
|
Kuasa(kW) |
Voltan(V) |
||||||||
|
GD3-60/11 |
Gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik dan gas khas lain |
60 |
1atm |
1.1 |
400～430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1atm |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1atm |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0.1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0.1～0.4-5 |
80～100 |
0.01～0.04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0.5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0.5-3.5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0.5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1atm |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1atm |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1atm |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1atm |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1～160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1atm |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1atm |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1atm |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1～45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1atm |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0.2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1atm |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20～350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0.5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1～25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1～25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13～200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0.4～30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40～90/1～4-100 |
40～90 |
0.1～0.4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4～45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8～130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50～150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13～200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12～160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70～140 |
0.1～0.4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1～4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10～160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5～25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7.5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
Pemampat Diafragma GD3 menggunakan diafragma logam untuk memisahkan gas proses daripada sistem pemacu hidraulik. Reka bentuk ini meminimumkan risiko pencemaran daripada minyak pelincir dan menyokong pemampatan terkawal bagi gas khusus dengan keperluan ketulenan, pengedap dan keserasian bahan tertentu.
Siri GD3 boleh dikonfigurasikan untuk keadaan tekanan masuk dan pelepasan yang berbeza. Bergantung pada konfigurasi yang dipilih, aplikasi mungkin termasuk pemampatan gas daripada tekanan masuk rendah, peningkatan tekanan antara peringkat proses dan pemindahan gas daripada sistem storan ke peralatan tekanan tinggi. Nisbah tekanan yang diperlukan, kadar aliran gas dan sifat medium adalah faktor utama dalam menentukan konfigurasi yang sesuai.
Pemilihan peralatan hendaklah berdasarkan keadaan operasi yang lengkap, termasuk tekanan salur masuk, tekanan nyahcas sasaran, kapasiti aliran, komposisi gas dan kitaran tugas, dan bukannya tekanan nyahcas maksimum sahaja. Parameter ini membantu mewujudkan konfigurasi yang sesuai dengan aplikasi tertentu.
Sebelum penghantaran, pemampat dan komponennya disediakan untuk penghantaran dengan pembungkusan dipilih mengikut dimensi peralatan, berat dan keperluan pengangkutan. Langkah perlindungan yang sesuai membantu mengurangkan risiko kerosakan semasa pengendalian dan transit.
Urusan penghantaran boleh dirancang mengikut destinasi, jadual penghantaran dan spesifikasi kargo. Bergantung pada peralatan dan laluan, pilihan yang tersedia mungkin termasuk pengangkutan laut, pengangkutan kereta api atau kaedah pengangkutan lain yang sesuai. Unit bersaiz besar atau berat mungkin memerlukan pengaturan pemuatan dan pengangkutan khusus.
Jinding menyelaraskan butiran pembungkusan dan penghantaran eksport mengikut keperluan pesanan yang dipersetujui. Pengaturan khusus projek mungkin termasuk tanda penghantaran, spesifikasi pembungkusan dan penyelarasan dengan penghantar barang yang ditetapkan oleh pelanggan.
Pelan pembungkusan dan pengangkutan akhir disahkan semasa pemprosesan pesanan berdasarkan model GD3 yang dipilih, destinasi penghantaran dan keperluan logistik yang berkenaan.
Siri GD3 boleh dikonfigurasikan untuk gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik dan gas khusus lain. Konfigurasi akhir bergantung pada sifat medium termampat dan keadaan operasi projek.
Rangkaian produk GD3 meliputi pelbagai jenis tekanan sedutan dan pelepasan. Bergantung pada model yang dipilih, konfigurasi yang disenaraikan termasuk tekanan masuk yang sangat rendah dan tekanan nyahcas sehingga lebih kurang 35.3 MPa.
Model perwakilan GD3 meliputi kapasiti aliran daripada kira-kira 20 Nm³/j hingga 500 Nm³/j. Kapasiti yang sesuai hendaklah dipilih mengikut aliran proses yang diperlukan dan keadaan operasi.
ya. Banyak konfigurasi GD3 direka untuk meningkatkan tekanan gas daripada tekanan masuk sedia ada kepada proses atau tekanan penyimpanan yang lebih tinggi. Tekanan sedutan dan tekanan pelepasan yang diperlukan hendaklah disediakan untuk pemilihan teknikal.
Diafragma memisahkan gas proses daripada pemacu hidraulik dan sistem pelinciran. Semasa operasi biasa, gas proses tidak langsung menyentuh minyak pelincir dalam kebuk mampatan.
Sila berikan medium gas, komposisi atau ketulenan gas, tekanan sedutan, tekanan nyahcas yang diperlukan dan kadar aliran yang diperlukan. Waktu operasi, keadaan pemasangan, keperluan penyejukan dan keperluan elektrik juga boleh membantu jurutera Jinding mengesyorkan konfigurasi yang sesuai.
ya. Siri GD3 boleh dikonfigurasikan mengikut gas termampat dan keperluan operasi projek. Pemilihan teknikal mungkin termasuk pelarasan berdasarkan tekanan, aliran, sifat gas dan keadaan pemasangan.
