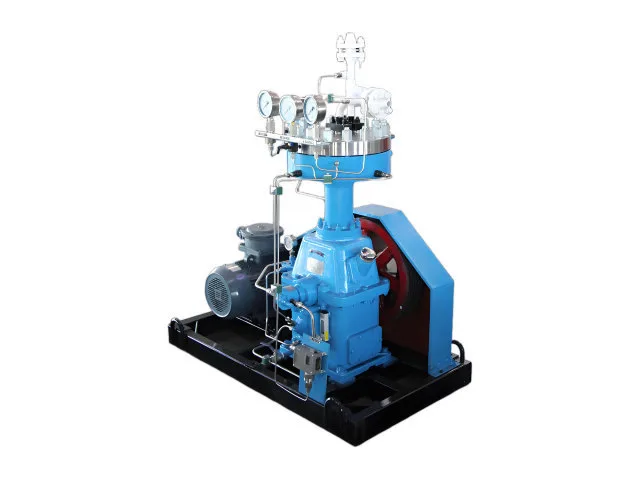

Pemampat Diafragma GZ1

Diafragma memisahkan ruang mampatan daripada sistem hidraulik dan pelinciran di dalam Pemampat Diafragma GZ1. Gas dimampatkan oleh pergerakan diafragma dan bukannya oleh omboh yang beroperasi terus di dalam ruang gas, yang menghalang minyak daripada laluan gas. Sebagai pemampat satu peringkat, GZ1 tersedia dalam konfigurasi daripada perkhidmatan tekanan tinggi aliran rendah kepada aplikasi aliran tinggi dengan nisbah tekanan sederhana. Pemilihan adalah berdasarkan gabungan sebenar aliran gas, tekanan sedutan, tekanan ekzos, suhu dan sifat gas.

Model produk dan parameter utama

Apakah Masalah Mampatan Gas Yang Boleh GZ1 Selesaikan?

Menghalang Sentuhan Minyak dengan Gas Mampat

Untuk sistem gas ketulenan tinggi, mengekalkan kebersihan gas boleh menjadi lebih penting daripada sekadar mencapai tekanan nyahcas yang diperlukan. GZ1 menggunakan diafragma untuk memisahkan ruang gas daripada bahagian hidraulik dan pelinciran. Oleh itu, gas termampat kekal pada bahagian gas diafragma dan bukannya melalui ruang mampatan yang dilincirkan minyak.

Konfigurasi ini berguna apabila pemindahan minyak boleh menjejaskan kualiti gas, peralatan hiliran atau proses itu sendiri.

Tekanan Tinggi pada Aliran Gas Agak Rendah

Sesetengah sistem gas memerlukan peningkatan tekanan yang ketara tanpa memerlukan daya pengeluaran gas yang besar. Konfigurasi GZ1 meliputi jenis tugas ini, termasuk model seperti GZ1-3/10–160, GZ1-5/13–200 dan GZ1-20/10–500.

GZ1-20/10–500, sebagai contoh, ditetapkan untuk 20 Nm³/j dengan tekanan sedutan 1 MPa dan tekanan ekzos 49 MPa. Pemilihan model masih bergantung pada sifat gas sebenar dan keadaan operasi.

Memadankan Keadaan Tekanan Huluan Berbeza

Julat GZ1 tidak terhad kepada sedutan tekanan atmosfera. Model yang tersedia termasuk tekanan masuk daripada keadaan tekanan rendah kepada sumber gas bertekanan ketara, termasuk konfigurasi pada 1.0, 1.3, 3.0, 5.0, 13.0 dan 14.0 MPa.

Ini memberi jurutera lebih banyak pilihan apabila menyepadukan pemampat dengan bekalan gas, kapal penyimpanan atau talian proses sedia ada.

Mengendalikan Gas Khas dan Berbahaya

Gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik dan gas khas lain memerlukan pengedap, bahan dan kawalan operasi yang sesuai. Prinsip mampatan diafragma menyediakan ruang gas tertutup dan memisahkan gas daripada sistem pelinciran.

Untuk media khas, komposisi gas dan sifat fizikal dan kimia mesti disemak sebelum konfigurasi pemampat disahkan. Keserasian bahan dan keadaan operasi adalah sebahagian daripada proses pemilihan.

Memilih Pemampat Sekitar Proses Sebenar

Model pemampat tidak boleh dipilih dengan tepat daripada kadar aliran sahaja. Dua sistem dengan aliran gas yang sama mungkin memerlukan konfigurasi pemampat yang berbeza sama sekali jika tekanan sedutan, tekanan nyahcas, komposisi gas atau suhu operasinya berbeza.

Jinding boleh menilai data operasi yang lengkap dan mengesyorkan konfigurasi GZ1 yang sesuai berdasarkan aliran gas dan keadaan tekanan yang diperlukan.

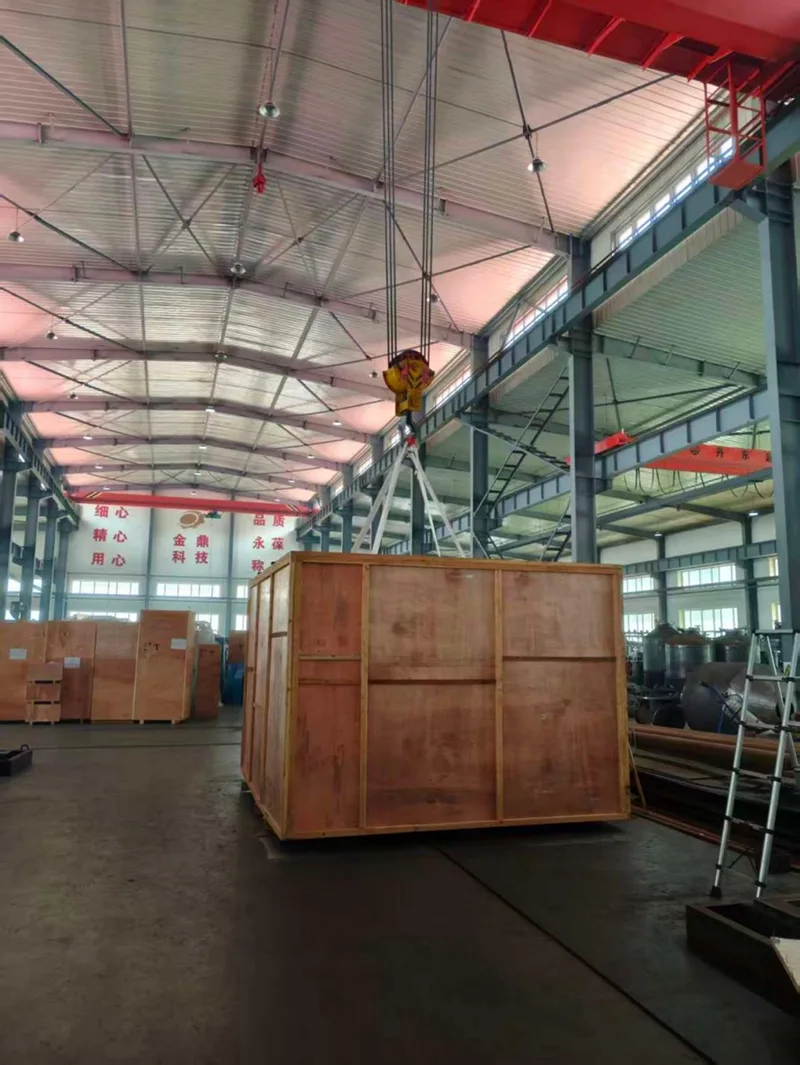

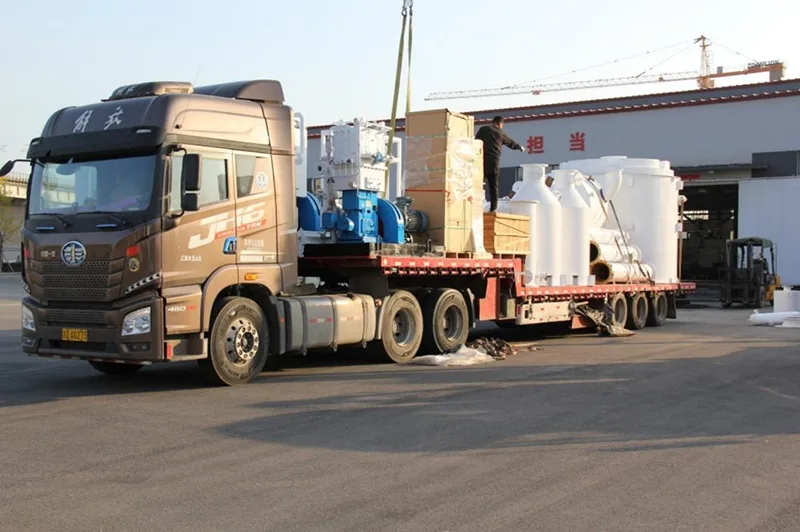

Pembungkusan, Pemuatan & Penghantaran

Jinding mengendalikan penyediaan dan penghantaran pemampat diafragma mengikut konfigurasi peralatan dan keperluan pengangkutan. Sebelum penghantaran, pemampat disediakan untuk dimuatkan dan susunan peralatan diperiksa mengikut keperluan penghantaran.

Untuk unit pemampat industri yang lebih besar, pemuatan dan pengangkutan memerlukan susunan pengangkatan yang sesuai dan kedudukan yang selamat semasa transit. Proses penghantaran boleh diselaraskan mengikut dimensi peralatan, destinasi dan keperluan pelanggan.

Soalan Lazim

1. Apakah gas yang boleh dimampatkan oleh Pemampat Diafragma GZ1?

Konfigurasi GZ1 boleh digunakan untuk gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik dan gas khas lain. Komposisi gas sebenar mesti disemak sebelum memilih bahan dan konfigurasi pemampat.

2. Berapakah tekanan ekzos maksimum siri GZ1?

Antara model yang dibekalkan, GZ1-20/10–500 mencapai tekanan ekzos 49 MPa. Model lain meliputi julat tekanan yang berbeza, jadi model yang sesuai harus dipilih mengikut keadaan aliran dan masuk yang diperlukan.

3. Bolehkah GZ1 memampatkan gas ketulenan tinggi tanpa pencemaran minyak?

Diafragma memisahkan ruang gas daripada bahagian hidraulik dan pelinciran, jadi gas termampat biasanya tidak bersentuhan langsung dengan minyak pelincir. Ini menjadikan konfigurasi sesuai untuk banyak aplikasi gas ketulenan tinggi.

4. Bolehkah GZ1 digunakan untuk gas mudah terbakar atau toksik?

Ya, siri GZ1 boleh dikonfigurasikan untuk aplikasi gas mudah terbakar, letupan dan toksik terpilih. Oleh kerana sifat gas berbeza dengan ketara, komposisi gas, tekanan operasi, suhu dan data fizikal dan kimia yang berkaitan hendaklah disediakan sebelum pemilihan.

5. Bagaimanakah cara saya memilih model GZ1 yang betul?

Mulakan dengan kadar aliran yang diperlukan, tekanan sedutan dan tekanan ekzos. Komposisi gas, suhu masuk dan keperluan operasi juga penting. Jinding kemudiannya boleh memadankan syarat ini dengan konfigurasi GZ1 yang tersedia.

6. Apakah maklumat yang perlu saya berikan apabila meminta sebut harga GZ1?

Sila berikan tekanan dan suhu masuk, tekanan ekzos yang diperlukan, kadar aliran isipadu, medium termampat dan keperluan operasi. Untuk gas khas, sediakan komposisi gas dan sifat fizikal dan kimia yang berkaitan supaya konfigurasi pemampat dapat dinilai dengan betul.
