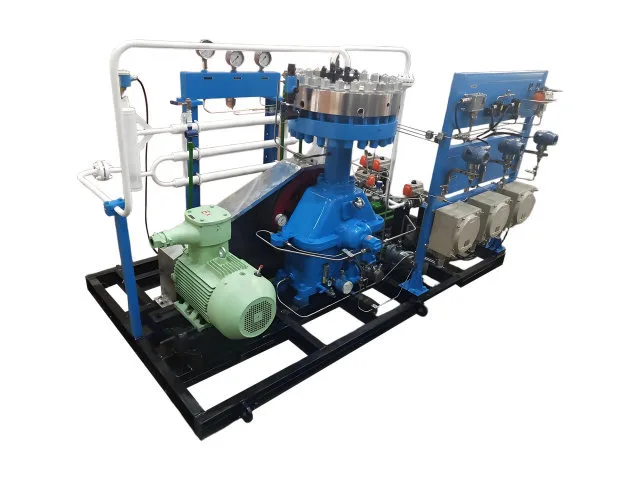

Pemampat Diafragma GZ2

Mampatan gas dalam aplikasi gas khas memerlukan lebih daripada nisbah tekanan yang sesuai. Kebuk mampatan mesti kekal bersih, laluan gas mesti dimeterai dengan betul, dan sistem hidraulik mesti mengekalkan keadaan yang diperlukan untuk pergerakan diafragma. Pemampat Diafragma GZ2 menggunakan konfigurasi Tahap 1 berbentuk Z di mana motor memacu aci engkol dan rod penyambung, omboh bertindak pada minyak hidraulik, dan minyak hidraulik memacu diafragma melalui pergerakan salingannya. Injap masuk dan ekzos mengawal aliran gas melalui setiap kitaran mampatan, manakala sistem minyak pampasan mengekalkan isipadu minyak yang diperlukan dalam silinder.

Bagaimana GZ2 Mengekalkan Mampatan Diafragma Stabil

Motor memindahkan kuasa ke aci engkol melalui takal. Aci engkol dan rod penyambung kemudian menukar gerakan berputar kepada gerakan salingan omboh dalam silinder minyak.

Pergerakan omboh mengubah tekanan minyak hidraulik di belakang diafragma. Diafragma mengikuti perubahan tekanan ini dan bergerak ke sana ke mari di dalam kepala silinder. Semasa strok sedutan, ruang gas mengembang dan menarik dalam medium melalui injap pengambilan. Semasa lejang mampatan, isipadu ruang berkurangan dan gas dimampatkan sebelum keluar melalui injap ekzos.

Gas itu sendiri kekal pada bahagian bertentangan diafragma dari minyak hidraulik. Susunan ini membolehkan pemacu mekanikal dan sistem pelinciran beroperasi tanpa meletakkan minyak pelincir terus dalam laluan gas termampat.

Pampasan Minyak Semasa Operasi Berterusan

Sebilangan kecil minyak hidraulik boleh hilang semasa pergerakan omboh biasa melalui kelegaan di sekeliling gelang omboh, dinding silinder dan alur gelang. Jika kehilangan ini tidak diberi pampasan, keadaan hidraulik yang diperlukan untuk pergerakan diafragma yang betul boleh berubah secara beransur-ansur.

GZ2 Diaphragm Compressor menggunakan pam minyak pampasan untuk menambah minyak semasa proses sedutan diafragma. Pam membekalkan lebih sedikit minyak daripada jumlah kebocoran yang dijangkakan. Lebihan minyak dikembalikan ke kotak engkol melalui injap pengatur tekanan, yang mengawal tekanan minyak pada penghujung lejang mampatan.

Susunan pampasan minyak ini membantu mengekalkan isipadu minyak hidraulik dan tekanan yang diperlukan untuk operasi diafragma yang stabil semasa perkhidmatan pemampat berterusan.

Ketulenan dan Pengedap Gas

Diafragma memisahkan sepenuhnya silinder daripada silinder minyak. Oleh itu, medium termampat tidak langsung menyentuh minyak pelincir, mengurangkan risiko pencemaran minyak dalam aliran gas.

Ruang mampatan dibentuk oleh permukaan kepala silinder dan diafragma sebagai rongga tertutup. Bersama-sama dengan susunan injap masukan dan ekzos, ini menyediakan laluan gas terkawal dan prestasi pengedap yang baik.

Ciri-ciri ini amat berguna untuk gas yang ketulenan, pembendungan atau keserasiannya mesti dikawal dengan teliti, termasuk gas ketulenan tinggi, jarang dan berharga, menghakis, toksik, mudah terbakar dan meletup.

Konfigurasi Teknikal

Perkhidmatan Gas & Kesesuaian Industri

Pemampat Diafragma GZ2 sesuai dengan sistem gas di mana proses pemampatan mesti mengekalkan laluan gas yang bersih dan pembendungan terkawal. Diafragma memisahkan medium termampat daripada minyak hidraulik, menjadikan pemampat sesuai untuk aplikasi yang melibatkan gas ketulenan tinggi dan khusus serta media berbahaya atau menghakis terpilih.

Kawasan perkhidmatan biasa termasuk bekalan gas ketulenan tinggi, pemprosesan gas khusus, pengendalian gas yang jarang dan berharga, pengeluaran kimia dan petrokimia, sistem gas makmal, peralatan ujian gas dan proses gas tekanan tinggi. Untuk gas mudah terbakar, mudah meletup, toksik atau menghakis, konfigurasi akhir hendaklah disahkan terhadap komposisi gas sebenar dan keadaan operasi.

Maklumat Diperlukan untuk Pemilihan GZ2

Apabila meminta Pemampat Diafragma GZ2 daripada Jinding, sila berikan maklumat pengendalian berikut:

Tekanan pengambilan dan suhu pengambilan

Tekanan ekzos yang diperlukan

Kadar aliran isipadu yang diperlukan

Medium mampat

Keperluan operasi dan pemasangan

Komposisi gas dan sifat fizikal/kimia untuk media khas

Bagi gas yang mempunyai ciri menghakis, toksik, mudah terbakar, mudah meletup atau sebaliknya, maklumat sederhana yang lengkap adalah penting untuk menilai keserasian bahan dan konfigurasi pemampat yang sesuai.

Soalan Lazim

1. Bagaimanakah GZ2 menjauhkan minyak pelincir daripada gas termampat?

Diafragma membentuk penghalang lengkap antara ruang gas dan silinder minyak. Gas kekal di dalam kebuk mampatan dan tidak langsung menyentuh minyak hidraulik dan pelincir.

2. Mengapakah GZ2 menggunakan pam minyak pampasan?

Sebilangan kecil minyak boleh hilang dari silinder minyak semasa operasi omboh biasa. Pam minyak pampasan mengisi semula kehilangan ini dan membekalkan lebih sedikit minyak daripada kebocoran yang dijangkakan. Minyak berlebihan dikembalikan melalui injap pengatur tekanan.

3. Adakah GZ2 sesuai untuk gas ketulenan tinggi?

ya. Diafragma memisahkan gas termampat daripada sistem pelinciran, membantu menghalang minyak pelincir daripada memasuki laluan gas. Ini menjadikan GZ2 sesuai untuk banyak aplikasi gas ketulenan tinggi dan khusus.

4. Apakah gas yang boleh dimampatkan oleh GZ2?

Media yang ditentukan termasuk gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik dan gas khas lain. Gas jarang, berharga, menghakis dan bertekanan tinggi juga boleh dipertimbangkan selepas memeriksa sifat khusus mereka.

5. Adakah GZ2 menggunakan pemampatan satu peringkat?

ya. GZ2 menggunakan konfigurasi satu peringkat Tahap 1 dengan susunan struktur berbentuk Z.

6. Apakah maklumat yang diperlukan sebelum memesan Pemampat Diafragma GZ2?

Jinding memerlukan tekanan masuk dan suhu, tekanan ekzos, kadar aliran yang diperlukan, komposisi gas dan keperluan operasi. Untuk gas khas, data sifat fizikal dan kimia juga perlu disediakan supaya konfigurasi pemampat dapat dinilai dengan betul.
