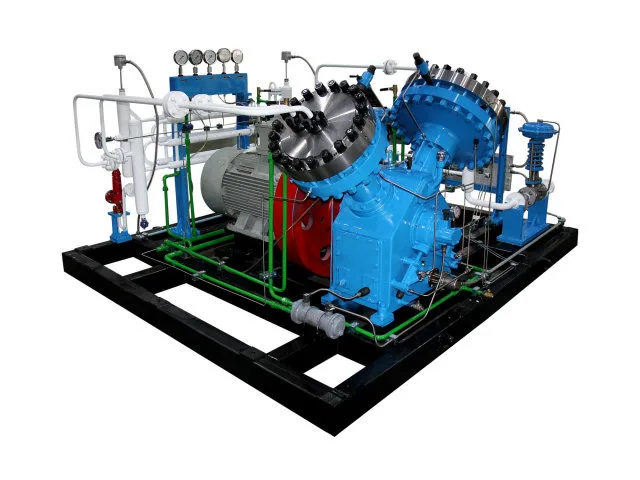

Pemampat Diafragma GV3

Dalam pemampatan gas khas, kebimbangan utama bukan sahaja tekanan alur keluar yang diperlukan. Pencemaran gas, kebocoran, kelesuan diafragma, haus injap dan kestabilan sistem hidraulik boleh menjejaskan pengeluaran secara langsung. Pemampat Diafragma GV3 menangani keperluan operasi ini melalui pengasingan diafragma, ruang mampatan tertutup, rongga membran yang dioptimumkan dan stesen pam minyak bebas. Struktur berbentuk V juga menyediakan susunan padat untuk pemasangan dan penyelenggaraan industri.

Mampatan Termeterai untuk Aplikasi Gas Khas

Untuk gas toksik, mudah terbakar, meletup atau menghakis, pembendungan gas yang berkesan adalah pertimbangan penting dalam pemilihan pemampat.

Pemampat diafragma GV3 menggunakan diafragma antara ruang gas dan sistem pemacu hidraulik. Kepala silinder dan diafragma membentuk ruang mampatan, memisahkan gas proses daripada silinder minyak dan kotak engkol semasa operasi biasa.

Diafragma bertindak sebagai elemen pengedap yang bergerak di antara bahagian gas dan hidraulik. Reka bentuk ini membantu mengehadkan sentuhan langsung antara gas proses dan sistem pemacu mekanikal. Pemilihan bahan akhir dan susunan pengedap mesti dinilai mengikut komposisi gas, tekanan operasi, suhu dan keserasian kimia.

Reka Bentuk Diafragma dan Hayat Perkhidmatan Komponen

GV3 menggunakan profil rongga diafragma yang dioptimumkan yang direka untuk memadankan pergerakan salingan diafragma dan menyokong kecekapan isipadu. Geometri rongga mempengaruhi aliran gas dalam ruang mampatan dan keadaan operasi diafragma.

Hayat perkhidmatan diafragma dan injap gas bergantung pada keadaan operasi sebenar, termasuk komposisi gas, nisbah tekanan, suhu, kekerapan operasi dan waktu operasi terkumpul. Pemilihan model yang betul, operasi dalam had yang ditetapkan dan penyelenggaraan tetap adalah penting untuk prestasi jangka panjang.

Reka Bentuk, Pemasangan dan Penyelenggaraan Struktur

GV3 menggunakan susunan struktur berbentuk V bertujuan untuk menyediakan susun atur peralatan yang padat dan operasi mekanikal yang seimbang. Dimensi keseluruhan dan susunan sambungannya harus dipertimbangkan apabila mengintegrasikan pemampat ke dalam sistem gas industri.

Stesen hidraulik, bahagian mampatan gas dan sistem pemacu mekanikal mempunyai fungsi yang berbeza dalam peralatan. Susunan ini membantu mengatur aktiviti pemeriksaan dan penyelenggaraan, walaupun keperluan akses bergantung pada konfigurasi khusus.

Sebelum pemasangan, sahkan dimensi peralatan, arah paip, sambungan air penyejuk, bekalan elektrik dan pelepasan penyelenggaraan. Akses pengangkutan, keperluan asas dan keadaan operasi tapak juga harus dikaji semasa perancangan susun atur.

Cara Proses Mampatan Diafragma GV3 Berfungsi

Motor memacu aci engkol melalui mekanisme penghantaran. Aci engkol dan rod penyambung menukarkan gerakan berputar kepada pergerakan salingan omboh dalam silinder minyak.

Tekanan hidraulik yang terhasil memindahkan daya ke diafragma, menyebabkan ia bergerak di dalam ruang gas. Semasa strok sedutan, gas masuk melalui injap masuk. Semasa strok mampatan, diafragma mengurangkan isipadu ruang dan meningkatkan tekanan gas. Apabila keadaan pelepasan yang diperlukan dicapai, injap alir keluar terbuka dan gas termampat meninggalkan ruang.

Sistem pampasan minyak hidraulik mengekalkan isipadu minyak yang diperlukan untuk pergerakan diafragma mengikut reka bentuk peralatan.

Motor → Aci Engkol → Rod Penyambung → Omboh Silinder Minyak → Minyak Hidraulik → Diafragma → Mampatan Gas

Konfigurasi GV3 dan Aplikasi Perindustrian

Butiran konfigurasi berikut menerangkan persediaan GV3 yang ditentukan. Sahkan parameter akhir terhadap model yang dipilih dan lembaran data teknikal sebelum membuat pesanan.

• Bentuk struktur: berbentuk V
• Tahap mampatan: 2 peringkat
• Kaedah penyejukan: Penyejukan air beredar
• Voltan kerja: 380 V
• Media mampat: Gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik, gas menghakis dan gas khas lain, tertakluk kepada keserasian bahan dan keadaan operasi yang diluluskan
• Parameter tekanan: Tekanan masukan dan tekanan ekzos, untuk ditentukan untuk titik operasi yang diperlukan

Bidang aplikasi biasa termasuk pemampatan gas ketulenan tinggi, pemprosesan gas khusus, pemulihan dan kitar semula gas, sistem proses kimia, peralatan makmal dan penyelidikan, dan sistem gas berkaitan tenaga. Kesesuaian untuk mana-mana gas tertentu bergantung pada sifatnya, kadar aliran yang diperlukan, keadaan salur masuk, tekanan nyahcas dan konfigurasi yang diluluskan oleh pemampat.

Maklumat Diperlukan untuk Pemilihan Model

Untuk pemilihan model dan sebut harga, sila berikan maklumat berikut:

1. Tekanan pengambilan dan suhu pengambilan
2. Tekanan ekzos yang diperlukan
3. Kadar aliran isipadu yang diperlukan
4. Medium gas mampat
5. Keadaan operasi dan keperluan pemasangan
6. Komposisi gas dan sifat fizikal dan kimia yang berkaitan, terutamanya untuk gas khas

Butiran ini membantu menentukan konfigurasi yang sesuai berdasarkan titik operasi yang lengkap dan bukannya tekanan atau kadar aliran sahaja.
