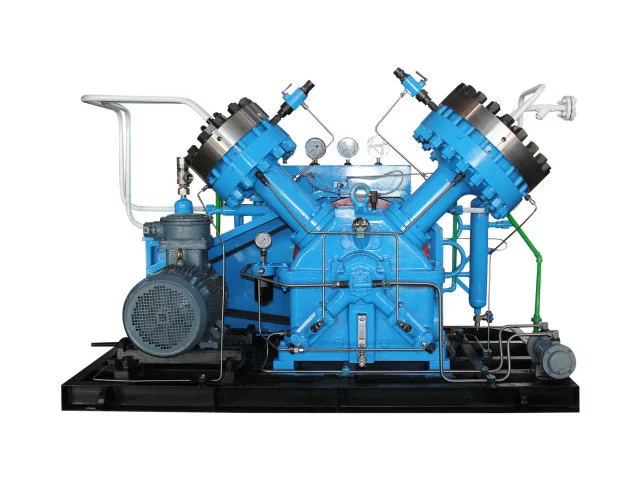

Pemampat Diafragma GV2

Pemampat Diafragma GV2 menggunakan konfigurasi mampatan Tahap 2 untuk menyokong peningkatan tekanan yang lebih luas dalam susun atur peralatan yang padat. Susunan struktur berbentuk Vnya meningkatkan keseimbangan mekanikal semasa operasi, membantu pemampat mengekalkan pergerakan yang lebih lancar dan mengurangkan getaran berbanding dengan konfigurasi salingan yang kurang seimbang.

Peralatan ini sesuai untuk mengendalikan gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik dan gas proses khas yang lain. Penyejukan air beredar menyokong pengurusan terma semasa pemampatan, manakala konfigurasi elektrik 380V memenuhi keperluan kuasa industri biasa.

Prinsip Kerja dan Pengasingan Gas-Minyak

Pemampat Diafragma GV2 menggunakan diafragma fleksibel untuk memisahkan kebuk mampatan gas daripada mekanisme dipacu minyak.

Semasa operasi, motor memacu aci engkol dan mekanisme penyambung, yang memindahkan gerakan mekanikal ke sistem hidraulik. Perubahan dalam tekanan minyak hidraulik menggerakkan diafragma ke depan dan ke belakang, mewujudkan kitaran sedutan dan mampatan berturut-turut. Injap masuk dan pelepasan mengawal aliran gas melalui ruang.

Diafragma membentuk penghalang fizikal antara gas proses dan mekanisme pemacu yang dilincirkan, menghalang sentuhan langsung antara gas termampat dan minyak pelincir dalam keadaan operasi biasa. Reka bentuk ini membantu meminimumkan risiko pencemaran minyak dan menjadikan pemampat sesuai untuk aplikasi di mana ketulenan dan pembendungan gas adalah penting. Kesesuaian akhir bergantung pada sifat gas, keserasian bahan dan keadaan operasi tertentu.

Stesen Pam Minyak Bebas

Pemampat Diafragma GV2 menggabungkan sistem bekalan minyak bebas untuk menyokong operasi hidraulik yang stabil.

Stesen pam minyak membekalkan minyak hidraulik terkawal kepada sistem pemampat, membantu mengekalkan keadaan tekanan yang diperlukan untuk pergerakan diafragma. Sistem pelinciran direka untuk memberikan tekanan minyak yang stabil dan minyak pelincir yang disejukkan secara berterusan untuk komponen mekanikal dan silinder minyak.

Minyak berlebihan dikawal dan dikembalikan melalui sistem, menyokong operasi terkawal sepanjang kitaran mampatan.

Sistem minyak beroperasi secara berasingan daripada laluan gas termampat, membantu mengekalkan pengasingan antara medium proses dan komponen pemacu mekanikal.

Ciri-ciri Operasi Utama

Pemampatan Gas Bersih

Diafragma memisahkan ruang gas daripada sistem mekanikal yang dilincirkan, membantu mengelakkan sentuhan terus antara gas termampat dan minyak pelincir.

Pengedap yang Boleh Dipercayai

Struktur ruang gas tertutup sesuai untuk aplikasi proses yang melibatkan gas yang memerlukan pembendungan terkawal.

Prestasi Mekanikal yang Lancar

Susunan berbentuk V meningkatkan keseimbangan operasi dan menyokong pergerakan pemampat yang stabil.

Susun Atur Sistem Padat

Konfigurasi struktur menyediakan keseimbangan praktikal antara keupayaan mampatan dan jejak peralatan.

Operasi Hidraulik Terkawal

Stesen pam minyak bebas menyokong keadaan tekanan yang stabil untuk sistem pemacu diafragma.

Penyejukan Air Beredar

Sistem penyejukan membantu dengan pengurusan haba semasa pemampatan gas dan menyokong keadaan operasi yang stabil.

Aplikasi Perindustrian Biasa

Pengeluaran Gas Perindustrian

Pemampat Diafragma GV2 boleh digunakan dalam sistem gas industri di mana ketulenan gas dan pemampatan terkawal adalah penting. Kebuk mampatan yang dipisahkan diafragma membantu menghalang sentuhan langsung antara gas proses dan minyak pelincir.

Pengendalian Gas Khas dan Ketulenan Tinggi

Untuk gas khusus dan aplikasi gas ketulenan tinggi, kawalan pencemaran selalunya menjadi pertimbangan pembelian utama. Laluan gas terpencil menjadikan siri GV2 sesuai untuk proses yang memerlukan pemampatan gas yang bersih dan terkawal.

Industri Kimia dan Proses

Operasi pemprosesan kimia mungkin melibatkan gas dengan sifat fizikal atau kimia khas. Bergantung pada sederhana dan keadaan operasi, konfigurasi pemampat boleh dinilai untuk tekanan, kadar aliran dan keperluan keserasian bahan.

Mampatan Gas Mudah Terbakar dan Berbahaya

Pengedap yang boleh dipercayai amat penting apabila mengendalikan gas mudah terbakar, meletup, toksik atau berbahaya. Ruang mampatan diafragma yang tertutup menyediakan penyelesaian yang sesuai untuk aplikasi yang memerlukan pembendungan gas terkawal.

Sistem Pemulihan Tenaga dan Gas

Siri GV2 juga boleh menyokong proses pemampatan gas dalam aplikasi berkaitan tenaga dan sistem pemulihan gas. Keadaan operasi yang berbeza boleh dipadankan mengikut tekanan masuk, tekanan keluar dan aliran yang diperlukan.

Penyelidikan dan Proses Perindustrian Termaju

Makmal, kemudahan penyelidikan dan projek perindustrian termaju mungkin memerlukan peralatan mampatan untuk gas jarang, berharga atau khusus. Prinsip mampatan bersih pemampat diafragma menjadikan siri GV2 pilihan yang sesuai untuk aplikasi di mana kualiti gas mesti dikekalkan.

Soalan Lazim

1. Apakah gas yang boleh dimampatkan oleh Pemampat Diafragma GV2?

Siri GV2 boleh dikonfigurasikan untuk gas ketulenan tinggi, gas lengai, gas mudah terbakar dan meletup, gas toksik dan gas khas lain. Konfigurasi akhir bergantung pada sifat fizikal dan kimia medium tertentu.

2. Adakah gas termampat menyentuh minyak pelincir?

Tiada sentuhan langsung berlaku antara gas termampat dan mekanisme mampatan yang dilincirkan. Diafragma memisahkan ruang gas daripada sistem yang dipacu minyak.

3. Mengapakah siri GV2 menggunakan struktur berbentuk V?

Susunan berbentuk V membantu meningkatkan keseimbangan mekanikal semasa operasi salingan dan menyokong prestasi peralatan yang lebih lancar dan stabil.

4. Apakah maksud pemampatan dua peringkat?

Pemampat meningkatkan tekanan gas melalui dua peringkat mampatan daripada melengkapkan keseluruhan peningkatan tekanan dalam satu peringkat. Ini menyediakan proses mampatan yang lebih terkawal untuk keadaan operasi yang sesuai.

5. Apakah maklumat yang diperlukan sebelum membuat pesanan?

Sila berikan tekanan pengambilan, suhu pengambilan, tekanan ekzos yang diperlukan, kadar aliran isipadu, medium termampat dan sebarang keperluan operasi khas. Untuk gas khas, data komposisi dan sifat fizikal dan kimia juga perlu dibekalkan.

6. Bolehkah Pemampat Diafragma GV2 disesuaikan?

ya. Pemilihan pemampat boleh dipadankan dengan medium gas sebenar, julat tekanan, keperluan aliran dan keadaan proses. Pemilihan bahan dan konfigurasi sistem yang berkaitan juga boleh dinilai mengikut aplikasi.
