Susunan Pengisian Asetilena

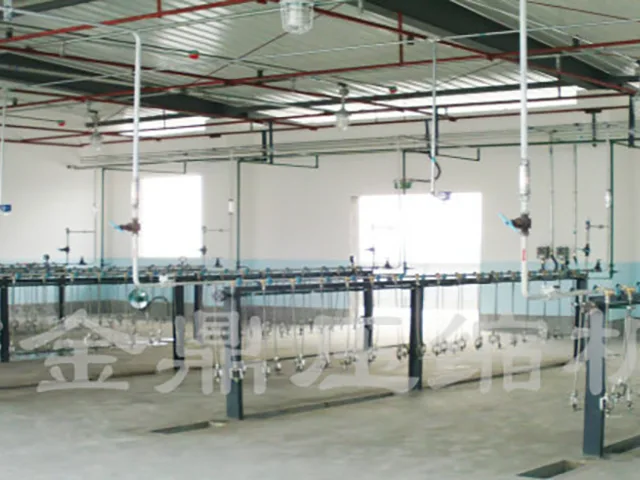

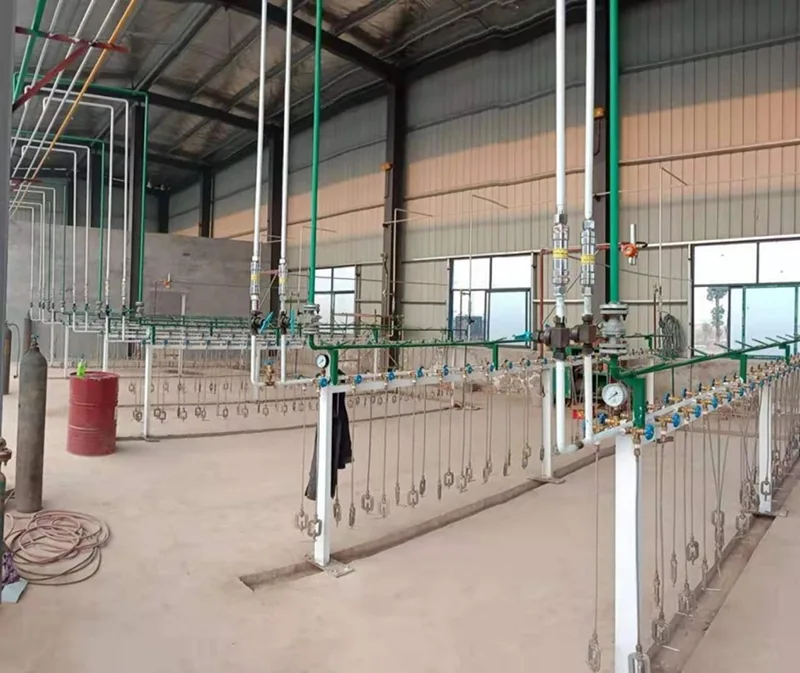

Susunan pengisian asetilena bukanlah satu mesin. Ia adalah bahagian proses yang menghubungkan sumber asetilena dengan silinder yang disediakan untuk mengisi.

Bergantung pada konfigurasi loji, asetilena boleh terlebih dahulu melalui penjanaan hulu, penulenan, pengeringan, penyimpanan atau peralatan mampatan sebelum memasuki bahagian pengisian. Susunan pengisian kemudiannya mengedarkan dan mengawal gas supaya silinder boleh diisi di bawah keadaan operasi yang diperlukan.

Sistem ini boleh termasuk saluran paip gas, manifold pengisian, titik sambungan silinder, instrumen pemantauan tekanan, injap kawalan, peranti keselamatan dan peralatan automasi yang berkaitan. Pemilihan peralatan bergantung kepada kapasiti stesen pengisian dan keperluan proses pengeluaran asetilena yang lengkap.

Daripada menganggap pengisian silinder sebagai operasi terpencil, Jinding boleh mengkonfigurasi bahagian pengisian sebagai sebahagian daripada keseluruhan pengeluaran asetilena dan sistem pengendalian gas.

Bagaimana Susunan Pengisian Menyokong Operasi Harian

Pengagihan Gas Teratur

Gas daripada sistem asetilena huluan dihantar ke bahagian pengisian melalui susunan saluran paip yang diperlukan. Sistem manifold mengagihkan gas ke kedudukan pengisian individu atau kumpulan silinder.

Ini memudahkan untuk mengatur berbilang titik pengisian dalam kawasan operasi yang sama.

Pengisian Silinder Terkawal

Peralatan kawalan dan pemantauan tekanan dimasukkan ke dalam proses pengisian mengikut reka bentuk sistem. Operator boleh memantau keadaan operasi saluran pengisian dan membuat pelarasan mengikut prosedur pengisian yang ditetapkan.

Susunan pengisian sebenar boleh direka bentuk mengikut bilangan silinder yang diperlukan, kapasiti pengisian dan aliran kerja tapak.

Integrasi dengan Peralatan Huluan

Bahagian pengisian boleh disambungkan dengan peralatan lain dalam barisan pengeluaran asetilena, termasuk penjana, sistem penulenan, pengering, pemegang gas, pemampat, dan sistem pemantauan keselamatan.

Ini membolehkan susunan pengisian menjadi sebahagian daripada keseluruhan proses gas dan bukannya beroperasi sebagai peralatan yang berasingan.

Konfigurasi Sistem Pengisian Asetilena Khusus Projek

Jinding menilai keperluan operasi dan tapak berikut semasa merancang sistem pengisian silinder asetilena:

• Kapasiti pengisian dan daya pengeluaran yang diperlukan
• Bilangan silinder dan kedudukan pengisian
• Kapasiti bekalan asetilena tersedia dan tekanan gas huluan
• Tekanan pengisian silinder sasaran
• Keserasian dengan penjana asetilena sedia ada dan peralatan pemprosesan gas
• Pemampat, pengering dan konfigurasi peralatan yang berkaitan
• Ruang pemasangan dan susun atur loji yang tersedia
• Fungsi automasi, pemantauan dan kawalan yang diperlukan
• Keperluan perlindungan keselamatan dan penggera

Keselamatan dan Pemantauan di Kawasan Pengisian

Sistem pengisian asetilena harus menggabungkan langkah keselamatan yang sesuai dengan reka bentuk dan keadaan operasinya. Bergantung pada projek, ini mungkin termasuk peranti pengasingan saluran paip, pemantauan tekanan, injap keselamatan, penangkap api dan komponen pelindung lain yang ditentukan.

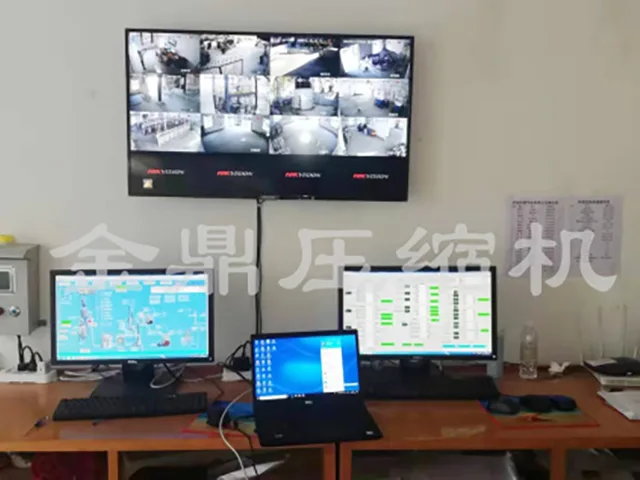

Di mana perlu, fungsi pemantauan dan kawalan boleh diselaraskan dengan sistem PLC loji. Status peralatan, parameter operasi dan isyarat penggera boleh disepadukan ke dalam susunan pemantauan loji keseluruhan untuk menyokong pengawasan operasi.

Reka bentuk keselamatan akhir mesti mengambil kira kapasiti sistem, susun atur peralatan, keadaan operasi, kod yang berkenaan dan keperluan khusus projek. Peranti pelindung dan logik kawalan harus dipilih dan disahkan sebagai sebahagian daripada reka bentuk kejuruteraan.

Aplikasi dalam Pemasangan Baharu dan Naik Taraf Loji

Stesen Pengisian Asetilena Baharu

Untuk pemasangan baharu, sistem pengisian boleh dirancang bersama penjanaan asetilena huluan dan peralatan pemprosesan gas. Menyelaraskan kapasiti pengeluaran, penulenan, pengeringan, pemampatan, penyimpanan dan pengisian silinder membantu mewujudkan susun atur proses dan urutan operasi yang serasi.

Perluasan Kapasiti Pengisian Sedia Ada

Apabila permintaan pengeluaran meningkat, kemudahan sedia ada mungkin memerlukan kedudukan pengisian tambahan atau daya pemprosesan yang lebih besar. Bekalan asetilena yang ada, kapasiti pemampat, susunan saluran paip dan keadaan peralatan sedia ada hendaklah dinilai sebelum mentakrifkan pelan pengembangan.

Penggantian Peralatan Pengisian Sedia Ada

Untuk loji yang menaik taraf peralatan pengisian lama, penilaian boleh meliputi saluran paip pengisian, sistem kawalan, peranti keselamatan dan fungsi pemantauan. Susunan penggantian harus diperiksa terhadap antara muka proses sedia ada, kapasiti pengeluaran yang diperlukan dan keperluan keselamatan semasa untuk menyokong integrasi dengan kemudahan operasi.

Soalan Lazim

Adakah Susunan Pengisian Asetilena merupakan peralatan tunggal?

Tidak. Ia biasanya gabungan peralatan dan komponen proses yang digunakan untuk mengatur penghantaran asetilena dan pengisian silinder. Konfigurasi sebenar bergantung pada kapasiti dan keperluan projek.

Bolehkah sistem pengisian disambungkan kepada loji asetilena sedia ada?

ya. Susunan pengisian boleh dipertimbangkan bersama dengan bekalan asetilena sedia ada, penulenan, pengeringan, penyimpanan, pemampatan, dan peralatan pemantauan. Keserasian sistem sedia ada harus dinilai sebelum konfigurasi akhir.

Berapakah bilangan silinder yang boleh diisi pada masa yang sama?

Bilangan jawatan pengisian tidak tetap. Ia boleh ditentukan mengikut kapasiti pengeluaran yang diperlukan, susun atur tapak, kapasiti bekalan gas, dan prosedur operasi.

Bolehkah susunan pengisian termasuk pemantauan automatik?

Fungsi automasi dan pemantauan boleh digabungkan mengikut keperluan projek. Tahap automasi boleh terdiri daripada pemantauan instrumen asas kepada kawalan berasaskan PLC dan fungsi penggera.

Apakah peralatan keselamatan yang boleh disertakan?

Konfigurasi keselamatan khusus bergantung pada projek. Peralatan seperti peranti pemantauan tekanan, injap tutup, injap keselamatan, penangkap nyalaan dan komponen perlindungan yang berkaitan boleh digabungkan jika perlu.

Apakah maklumat yang perlu disediakan untuk sebut harga dan pemilihan peralatan?

Untuk menyediakan susunan pengisian yang sesuai, pembeli harus menyediakan kapasiti asetilena yang diperlukan, bilangan kedudukan pengisian, spesifikasi silinder, keadaan bekalan asetilena yang tersedia, tekanan huluan, keadaan pengisian yang diperlukan, ruang pemasangan, dan sebarang peralatan sedia ada yang akan disambungkan kepada sistem baharu.

Bolehkah Jinding membekalkan peralatan untuk proses pengeluaran asetilena yang lengkap?

Jinding mengeluarkan pemampat industri dan peralatan pengeluaran asetilena. Bergantung pada skop projek, pemilihan peralatan dan sokongan teknikal boleh meliputi penjanaan asetilena, penulenan, pengeringan, pemampatan, penyimpanan, pengisian, pemantauan dan perkhidmatan kejuruteraan yang berkaitan.
