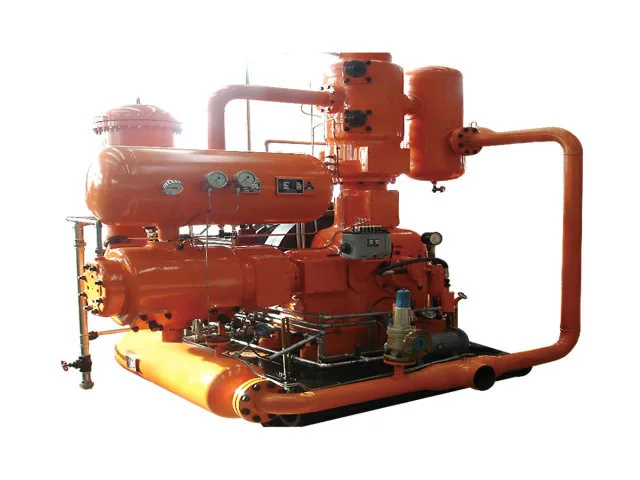

Pemampat Omboh Jenis L

Pemampat Omboh Jenis L ialah pemampat salingan yang dibangunkan untuk perkhidmatan gas petrokimia. Susunan mekanikalnya menggunakan badan mesin integral, aci engkol besi mulur dan sistem pelinciran positif untuk komponen penghantaran. Omboh dan kepala silang disambungkan oleh struktur berulir.

Siri ini boleh dikonfigurasikan sehingga dua peringkat pemampatan. Bergantung pada model yang dipilih dan gas yang dimampatkan, silinder boleh beroperasi dengan susunan bebas minyak atau pelincir minyak.

Apa yang ada di dalam Pemampat?

Struktur Badan Bersepadu

Badan utama membentuk asas struktur pemampat. Aci engkol, mekanisme rod penyambung dan komponen bergerak lain beroperasi dalam struktur mesin bersepadu.

Aci Engkol Besi Mulur

Aci engkol dihasilkan daripada besi mulur dan memindahkan pergerakan berputar motor ke mekanisme mampatan salingan.

Pelinciran Penghantaran

Sistem pelinciran berfungsi untuk komponen mekanikal yang terlibat dalam operasi salingan berterusan dan membentuk sebahagian daripada sistem operasi biasa pemampat.

Sambungan Piston dan Kepala Palang

Sambungan berulir digunakan antara omboh dan kepala silang. Ini adalah sebahagian daripada susunan mekanikal yang digunakan dalam struktur pemampat jenis L dan menyokong pemasangan komponen salingan.

Julat Reka Bentuk Asas

Pemampat Omboh Jenis L dibina dalam julat reka bentuk umum berikut:

·  Lejang: 180–240 mm

·  Kelajuan: 420–590 r/min

·  Ketegangan rod omboh dinilai: 42–68 kN

·  Beban rod omboh dinilai: 42–68 kN

·  Kuasa pemacu: 75–280 kW

·  Peringkat mampatan maksimum: 2

·  Bidang aplikasi utama: Industri petrokimia

Parameter Teknikal Utama

Di manakah Pemampat Omboh Jenis L Digunakan?

Sistem Hidrogen

Keperluan mampatan hidrogen boleh berbeza mengikut kadar aliran, tekanan sistem dan keadaan proses hiliran. Pemilihan pemampat hendaklah berdasarkan parameter operasi hidrogen sebenar.

Pemprosesan Gas Petrokimia

Gas petroleum, hidrokarbon ringan, gas kaya dan gas proses lain mungkin memerlukan pemampatan semasa pengeluaran, pemindahan atau rawatan proses.

Mampatan Nitrogen

Nitrogen boleh dimampatkan untuk bekalan proses industri dan aplikasi pemindahan gas.

Sistem Etilena dan Propilena

Pemampat jenis L boleh dipertimbangkan untuk aplikasi proses yang melibatkan etilena atau propilena, tertakluk kepada pengesahan komposisi gas sebenar dan keperluan operasi.

Kemudahan Gas Industri

Kapasiti dan julat tekanan yang ada juga boleh menyokong projek gas perindustrian yang memerlukan konfigurasi pemampat salingan.

Sokongan Pembuatan dan Teknikal daripada Jinding

Jinding telah mengeluarkan pemampat industri dan peralatan pengeluaran asetilena sejak 1995.

Rangkaian produk pemampatnya termasuk pemampat diafragma, pemampat omboh dan pemampat dipacu cecair. Kemudahan pengeluaran syarikat meliputi pemesinan, pemasangan, kimpalan, pengecatan, pengujian dan pembangunan teknikal.

Untuk projek Pemampat Piston Jenis L, Jinding boleh menyediakan sokongan meliputi pemilihan peralatan, komunikasi teknikal, pembuatan dan perkhidmatan susulan.

Soalan Lazim

Apakah gas yang boleh dimampatkan oleh Pemampat Omboh Jenis L?

Siri ini bertujuan untuk gas termasuk hidrogen, nitrogen, gas petroleum, gas hidrokarbon ringan, etilena, propilena, gas kaya dan gas analitik. Pemilihan akhir hendaklah disahkan mengikut komposisi gas sebenar dan keperluan proses.

Apakah kapasiti terbesar yang ditunjukkan dalam model yang disenaraikan?

Aliran volumetrik nominal terbesar dalam senarai model yang disediakan ialah 135 Nm³/min.

Adakah semua model bebas minyak?

Tidak. Kebanyakan model yang disenaraikan menggunakan pelinciran silinder bebas minyak, manakala model 4L-65/-0.4-0.7 disenaraikan dengan pelinciran minyak.

Bolehkah pemampat menerima gas tekanan atmosfera?

ya. Beberapa model tersenarai menggunakan tekanan atmosfera sebagai keadaan salur masuk.

Adakah tekanan rendah atau sedutan vakum tersedia?

ya. Julat yang disediakan termasuk keadaan sedutan tekanan rendah dan satu model dengan tekanan masuk -0.04 MPa(G).

Apakah tekanan pelepasan maksimum dalam data yang disenaraikan?

Tekanan keluaran tersenarai tertinggi ialah 4.0 MPa(G).

Berapa banyak peringkat mampatan yang boleh dimiliki oleh pemampat?

Spesifikasi reka bentuk asas membolehkan sehingga dua peringkat pemampatan.

Apakah maklumat yang diperlukan untuk sebut harga?

Sila sediakan medium gas, tekanan masuk, suhu masuk, tekanan keluar, aliran gas yang diperlukan dan sebarang keperluan operasi khas.
